      Aluminium heatsink profielen voor machinale bewerking

      Heatsinks profiteren van de hoge thermische geleidbaarheid van aluminium, aangezien aluminium een koelend metaal is dat gemakkelijker te vormen in heatsink profielen te vormen is dan koper.

      a large factory machinery

      Wij kunnen waarde toevoegen aan uw heatsink-oplossingen door de thermische prestaties te verbeteren in zowel kleine als grote heatsinks. Uit ervaring weten we dat de verbeterde thermische prestaties die u behaalt in uw heatsinks door het gebruik van aluminium extrusies vaak leiden tot minder gewicht, hogere efficiëntie en lagere totale kosten.

      Ontwerpen van aluminium heatsink-oplossingen

      De rekensom is eenvoudig: in de ontwerpfase kunnen kostenreducties van meer dan 50% worden bereikt. In de inkoopfase kunnen alleen marges worden verlaagd.

      Naast de behoefte aan koeling, heeft u de mogelijkheid om andere functionaliteiten te integreren wanneer u aluminium extrusies gebruikt. Deze omvatten:

      • Schroefpoorten
      • Kabelkanalen
      • Functies voor bevestiging – en voor snellere montage

      We kunnen ook luchtgekoelde heatsinks optimaliseren door middel van simulatie, zoals de optimalisatie van aluminium profielen.

      Het begint allemaal met een idee. Het is verstandig om onze materiaalspecialisten en engineeringexperts in een vroeg stadium van uw ontwerp- en ontwikkelingsbehoeften te benutten. Met hun competentie kunnen zij naast ontwerpadvies ook alternatieven bieden voor legeringen en oppervlaktebehandeling.

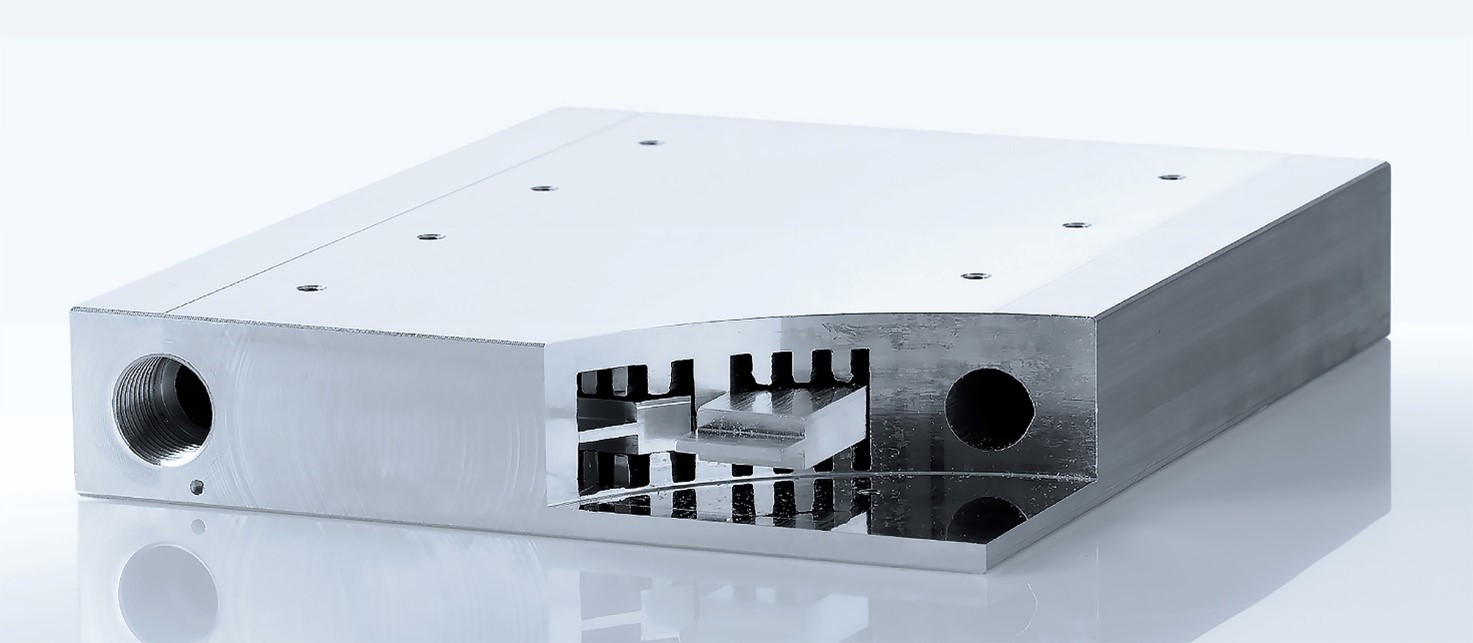

      Vloeistof heatsink met inzetstukken.
      Vloeistofgekoelde heatsink met inzetstukken. Om delen van het kanaal te blokkeren, de vloeistofsnelheid te verhogen en meer koeleffect te verkrijgen.

      Vloeistof- en luchtkoeling

      Wij bieden heatsink-oplossingen in aluminium voor vloeistof- of luchtkoeling. Welke oplossing u ook verkiest, er zijn veel factoren om te overwegen, zoals de keuze voor warmtegeleiding.

      De stroom van vloeistof of lucht is wat de warmte van uw warmtebron geleidt of “afvoert”. De truc is om de stroom samen te laten werken met de vaste heatsink. Dit kan worden gedaan door een cirkelvormig gat of rechthoekig kanaal door uw vloeistofgekoelde heatsinks te gebruiken of door het optimale vinontwerp voor uw luchtgekoelde heatsink te identificeren.

      Luchtkoeling

      Een hoge vinverhouding is vaak vereist om krachtige heatsinks te beheren. Gewicht besparen kan echter een uitdaging zijn in dergelijke scenario’s, vanwege de delicate balans tussen luchtstroom en vinontwerp. Voor standaard heatsink vinhoogtes kan er meer gewichtsbesparend potentieel zijn door de vin conisch in plaats van recht te ontwerpen.

      a close-up of a server
      Een recht vinontwerp heeft de voorkeur wanneer actieve koeling wordt gebruikt. Dit betekent het gebruik van een ventilator of blower in combinatie met de heatsink.







      Vloeistofkoeling

      Met vloeistofkoeling kan een cirkelvormig of rechthoekig ontwerp extra waarde toevoegen aan uw product.

      Het kiezen van een vinontwerp binnenin het gat vergroot het oppervlak. Een toename van het oppervlak resulteert vaak in lagere temperatuurgradiënten. Maar omdat deze kanaalontwerpen niet machinaal kunnen worden bewerkt, is een aluminium extrusie de beste oplossing. Rechthoekige kanalen vergroten het koeleffect nog meer vanwege het grotere contactoppervlak dichter bij de warmtebron.

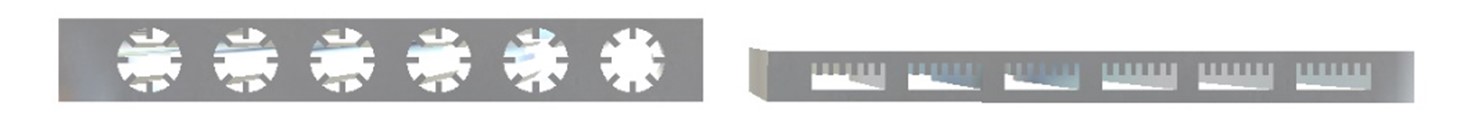

      Cirkelvormig en rechthoekig
      Aluminium profielen voor vloeistofkoeling
